Hỏi cách vẽ biểu đồ lồng nhau.

Thảo luận trong 'Excel và Các Biểu Đồ' bắt đầu bởi imnguoitapviet, 5 Tháng mười một 2009.

  1. imnguoitapviet

    imnguoitapviet New Member

    Em chào các anh chị.
    Bảng dữ liệu của em có 5 cột dữ liệu: DTKH, DTBH, DTTT, STCK, %CK (Em gửi kèm file VD).
    Em muốn vẽ một biểu đồ hình cột gồm 2 trục tung:
    - Một trục tung hiển thị giá trị số (số tiền), một trục hiển thị giá trị % (%CK).
    - Các dữ liệu DTKH, DTBH, DTTT hiển thị dạng cột. Riêng STCK tính theo DTBH nên sẽ hiển thị trên cột DTBH luôn.
    Em loay hoay mãi mà không biết vẽ làm sao.
    Các anh chị ơi giúp em nhé, em đang rất cần.
    Em cảm ơn nhiều lắm ạ.


    Các file đính kèm:

  2. ngocmaipretty

    ngocmaipretty New Member

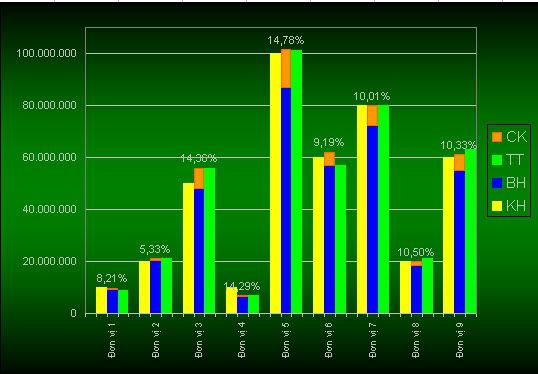

    Học trên diễn đàn mình nhiều cách vẽ biểu đồ hay lắm. NgocMai ứng dụng vẽ như sau:

    [​IMG]


    Các file đính kèm:

  3. imnguoitapviet

    imnguoitapviet New Member

    Đúng foc cái mình đang muốn vẽ rồi. Nhưng mình hơi bị... chậm hiểu, Bạch Tuyết ơi bày cụ tỉ cho mình cách vẽ được không?
    Cảm ơn nhiều thật là nhiều...

  4. ngocmaipretty

    ngocmaipretty New Member

    Bạn chỉ cần sắp xếp dữ liệu theo như NgocMai làm là được.
    Nguyên lý như sau:
    - Bạn muốn Chiết khấu nằm chồng lên doanh thu, thì phải dùng stacked column chart
    - Dùng stacked column chart thì những dữ liệu khác cũng phải chồng lên, chồng lên mà không thay đổi tổng số thì phải chồng lên bằng giá trị zero.

    Vậy bạn sắp dữ liệu so le dòng sao cho DT kế hoạch, DT TT nằm 1 mình nó mỗi đơn vị 1 dòng. Những ô khác cùng dòng cũng sẽ chồng lên, nhưng là zero.
    Còn DT bán hàng và chiết khấu nằm chung 1 dòng để nó chồng lên nhau.

    Một vấn đề nữa là CK đã gộp trong DThu nên nếu để nguyên mà chồng lên sẽ bị sai. Phải trừ ra trước rồi mới chồng lên bù vào. Đó là cột BH-CK

    Khi đã sắp xếp dữ liệu rồi thì tô chọn vùng dữ liệu từ Đơn vị đến cột Chiết Khấu, lưu ý là cột A không có tiêu đề cột. Điều này giúp cho Excel thi hành tự động hay hơn.

    - Nhấn nút Chart wizard trên thanh công cụ
    - Chọn Stacked column
    - Nhấn Finish, bỏ qua mọi bước khác

    - Bạn sẽ thấy mỗi cột có dư 1 cái chồng lên, đó là cột dữ liệu DTBH chưa trừ chiết khấu. Bạn chọn serie dư đó và nhấn delete.
    - Bạn thấy các cột cách nhau 1 khoảng hở, đó là Gap width. Nhấn chuột phải vào 1 serie bất kỳ, chọn format serie. Trong tab Option sửa Gap width thành zero. Các cột sẽ khít lại nhau.
    - Nếu bạn để ý thì thấy mỗi cột ứng với 1 dòng dữ liệu, và tất cả 27 cột dính nhau. Bạn muốn tách riêng từng đơn vị cứ 3 cột hở ra 1 miếng, thì cứ chèn dòng dữ liệu trống giữa các đơn vị. Kể cả dòng đầu tiên và dòng cuối cùng nữa.

    Kế đến, bạn muốn hiện số % lên đầu của serie chiết khấu, thì dùng XY Chart Labeler.

    Cuối cùng, định dạng tô màu mọ ithứ cho vừa ý thích.

    Ngoc Mai thích màu tím hoa cà và màu xanh đọt chuối lắm, nhưng sợ chói mắt mấy huynh mấy lão GPE nên phải chọn tô màu khác.

    Last edited: 6 Tháng mười một 2009
  5. Tolinh

    Tolinh New Member

    Cám ơn Ngọc Mai nhiều nhen, mình thấy thông tin của bạn thực sự hữu ích cho công việc của mình lắm

  6. ducanh0506

    ducanh0506 New Member

    Công việc của mình cũng hay phải vẽ biểu đồ,cám ơn bạn về thông tin này nhé

  7. calla912

    calla912 New Member

    Bạn ơi, mình vẽ biểu đồ hình cột so sánh doanh thu của 3 năm, làm sao để thể hiện trên cột vẽ phần trăm mà năm này tăng hơn so với năm khác đồng thời thể hiện doanh thu hở bạn?
    vd: tổng thu nhập năm 2011 là 34.372,7 triệu đồng tăng 14,69% tương đương 4.402,7 triệu đồng so với năm 2010 và năm 2010 so với năm 2009 cũng tăng 7.767 triệu đồng đạt tốc độ tăng trưởng 34,98%

    Last edited: 7 Tháng ba 2012
  8. calla912

    calla912 New Member

    mình đang cần vẽ những biểu đồ cần lồng các biểu đồ với nhau để thể hiện so sánh, giúp mình với, cảm ơn các bạn nhiều.

    Last edited: 7 Tháng ba 2012
  9. Thanhtamtq

    Thanhtamtq New Member

    Cách vẽ biểu đồ lồng nhau

    Hi bạn Ngọc Mai, mình đang cần vẽ biểu đồ để báo cáo số lượng khách hàng đến thăm Nhà mẫu dự án như sau:(mình gửi file đính kèm)

    - Số lượng khách hàng Đặt cọc, Khách tham quan, khách gọi điện.
    - So sánh số lượng khách từng tháng trong quý.
    Mính mò mẫm mãi mà ko vẽ được, mò thấy bài viết này của bạn trên diễn đàn mừng như bắt được vàng lun ý :-*, nhưng mà bài này lâu quá rùi ko bít bạn có trên diễn đàn nữa không? Rất mong bạn chỉ giáo để có thể vẽ đc biểu đồ sao cho khoa học dễ hiểu. hihi

    Cảm ơn nhiều lắm!



    Các file đính kèm:

  10. nguyenthely

    nguyenthely New Member

    Nhờ vẽ biểu đồ

    Health check_CHART 3YEARS (sample to PK An Khang)_01.jpg
    Hi Anh/Chị diễn đàn,

    Em đang có vấn đề về vẽ đồ thị này, mà khó quá. Mong Anh/Chị giúp em nhé.

    Last edited: 16 Tháng một 2014
