Các dạng biểu đồ trong Excel

Thảo luận trong 'Những bài viết tổng hợp của Giải Pháp Excel' bắt đầu bởi TranThanhPhong, 10 Tháng tám 2007.

  1. TranThanhPhong

    TranThanhPhong Thời gian !!!

    Chào các bác,

    Xin gửi các bạn một số dạng biểu đồ thông dụng trong Excel, mình sẽ tiếp tục cập nhật thêm vào các bài sau.

    TP.


    Các file đính kèm:

  2. TranThanhPhong

    TranThanhPhong Thời gian !!!

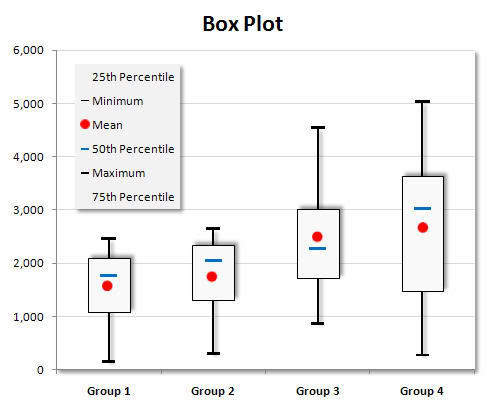

    Box Plot

    Box Plot

    Dùng nhiều trong nghiên cứu tiếp thị, nghiên cứu thị trường


    TP.


    Các file đính kèm:

    Lần chỉnh sửa cuối: 11 Tháng năm 2014
  3. TranThanhPhong

    TranThanhPhong Thời gian !!!

    Các file đính kèm:

    Lần chỉnh sửa cuối: 11 Tháng năm 2014
  4. dat2007

    dat2007 Thành viên danh dự

    Bảng tính sau đây trình bày các phương pháp vẽ một số loại đồ thị trong Excel như:

    - Đồ thị phương trình bậc 1,2,3
    - Đồ thị tần suất
    - Đồ thị cung cầu
    - Đồ thị biểu diễn sự biến động của cổ phiếu
    - Đồ thị Pareto (dùng trong kiểm soát chất lượng sản phẩm"
    - v.v ...

    "Lưu ý File sử dụng Font chữ Vni"

    Nguồn tham khảo: Google Search


    Các file đính kèm:

  5. TranThanhPhong

    TranThanhPhong Thời gian !!!

    Vẽ đồ thị

    Bạn xem file đính kèm nhé! Nghiên cứu kỹ để biết cách vẽ. Hơi khó tý !

    TP.

    Bổ sung Video hướng dẫn vẽ đồ thị


    Các file đính kèm:

    Lần chỉnh sửa cuối: 22 Tháng mười 2007
  6. TranThanhPhong

    TranThanhPhong Thời gian !!!

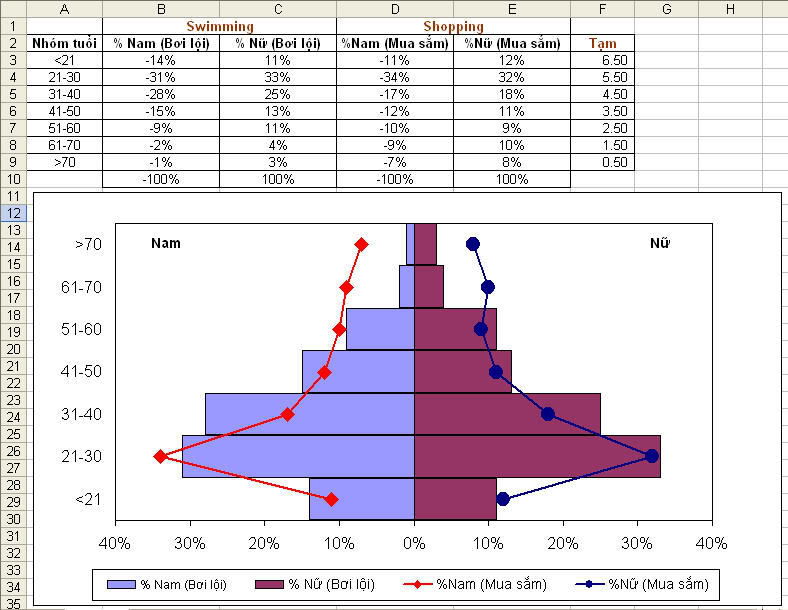

    Đồ thị Bar - Scatter

    Đồ thị Bar - Scatter

    Bạn nghiên cứu file đính kèm nha, đồ thị này cần phối hợp 2 dạng đồ thị Bar và Scatter lại. Lưu ý mấu chốt là ở cột Tạm.


    TP.

    Video clips hướng dẫn vẽ biểu đồ này!


    Các file đính kèm:

    Lần chỉnh sửa cuối: 11 Tháng năm 2014
  7. TranThanhPhong

    TranThanhPhong Thời gian !!!

    Các kiểu đồ thị "độc chiêu"

    Xin giới thiệu với các bạn một địa chỉ chuyên về đồ thị trong Excel, đặc biệt là các dạng đồ thị "không bình thường" rất khó vẽ.

    www.peltiertech.com

    Mình đã download website này và đóng gói lại thành e-book các bạn có thể download về đọc offline.

    Thanh Phong


    Các file đính kèm:

  8. LearnExcel

    LearnExcel Thành viên thường trực

    Biểu đồ hình cột có mũi tên tốc độ tăng trưởng

    Bạn thử link này xem
    [​IMG]

    [​IMG]

  9. TranThanhPhong

    TranThanhPhong Thời gian !!!

    Pareto Chart

    Một vài thông tin về Pareto chart từ Wikipedia:

    Pareto Chart muốn vẽ trong Excel giống như hình trên thì cần phải biết một số kỹ năng hiệu chỉnh đồ thị. Xem phim đính kèm để biết vẽ!

    Thanh Phong


    Các file đính kèm:

  10. TranThanhPhong

    TranThanhPhong Thời gian !!!

    Làm theo từng bước với số liệu demo như sau:

    Có 4 hạng mục chính là A, B, C và D. Trong đó mục D là bao gồm 3 mục con x, y và z

    View attachment 121238

    Chọn vùng B2:C7 sau đó vào Insert | Pie như hình sau

    View attachment 121239

    Sau khi chọn kiểu đồ thị Pie of Pie thì được hình sau. Chọn lên các mảnh đồ thị và nhấp phải chuột rồi chọn Format Data Series...

    View attachment 121240

    Hộp thoại Format Data Series xuất hiện. Bạn tăng số mảnh cho đồ thị Pie con. Trong trường hợp này là 3 vì thành phần D gồm 3 mục con là x, y và z

    View attachment 121241

    Chọn đồ thị rồi vào Chart Tools | Design | chọn Chart Layouts | chọn Layout số 4

    View attachment 121242

    Vào Chart Tools | chọn ngăn Layout | Chart Title | Above Chart

    View attachment 121243

    TP.


    Các file đính kèm:

    Lần chỉnh sửa cuối: 11 Tháng năm 2014
  11. TranThanhPhong

    TranThanhPhong Thời gian !!!

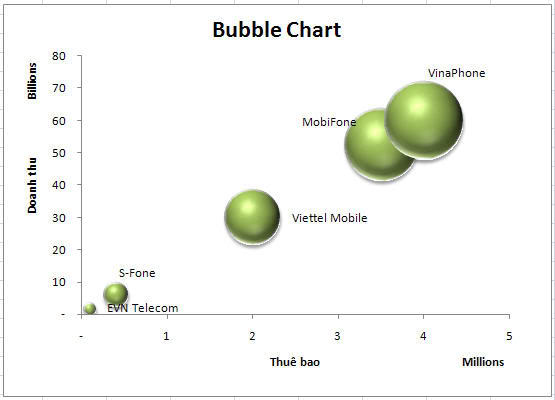

    Hướng dẫn từng bước vẽ biểu đồ Bubble

    [​IMG]

    Theo yêu cầu của vài bạn thành viên về hướng dẫn chi tiết vẽ các loại đồ thị. Bắt đầu hôm nay tôi sẽ lần lượt gửi lên các bài hướng dẫn chi tiết các bước vẽ một số loại đồ thị thông dụng.

    Mở đầu là kiểu đồ thị Bubble. Do bài dài nên các bạn xem bài hướng dẫn & file minh hoạ trong các tập tin đính kèm bên dưới.

    Thanh Phong


    Các file đính kèm:

    Lần chỉnh sửa cuối: 27 Tháng tư 2010
  12. TranThanhPhong

    TranThanhPhong Thời gian !!!

    Đồ thị Stock

    [​IMG]

    Đồ thị dạng Stock có 4 kiểu cho bạn lựa chọn:

    • High-low-close: dùng để minh họa giá cổ phiếu và chỉ yêu cầu 3 chuỗi số liệu được bố trí theo trình tự sau: giá cao nhất, giá thấp nhất và giá đóng cửa.
    • Open-high-low-close: kiểu này yêu cầu 4 chuỗi số liệu được bố trí theo trình tự sau: giá mở cửa, giá cao nhất, giá thấp nhất và giá đóng cửa.
    • Volume-high-low-close: kiểu này yêu cầu 4 chuỗi số liệu được bố trí theo trình tự sau: khối lượng giao dịch, giá cao nhất, giá thấp nhất và giá đóng cửa.
    • Volume-open-high-low-close: kiểu này yêu cầu 5 chuỗi số liệu được bố trí theo trình tự sau: khối lượng giao dịch, giá mở cửa, giá cao nhất, giá thấp nhất và giá đóng cửa.
    Xem hướng dẫn vẽ chi tiết và tập tin ví dụ trong các tập tin đính kèm.

    Thanh Phong

    (REE mấy hôm nay giảm giá chán quá :)


    Các file đính kèm:

    Lần chỉnh sửa cuối: 27 Tháng tư 2010
